صُممت أنظمة مقومات ESB، المكونة من خمس وحدات، خصيصًا لمشروع تحديث نظام محطة الاتصالات الأساسية في جمهورية أمريكا الجنوبية. تُعدّ محطات الاتصالات الأساسية شريان الحياة للاتصالات، إذ تتولى مهمة نقل الإشارات الحيوية. توفر أنظمة إمداد الطاقة بالتيار المستمر هذه طاقة احتياطية في حالة انقطاع التيار الكهربائي، لضمان استمرار تشغيل أجهزة الإرسال والاستقبال ومعدات الإرسال وغيرها من المعدات، ومنع انقطاع الاتصالات، وضمان استقرار إشارات الهاتف والإنترنت في المنطقة لتلبية احتياجات الاتصالات اليومية.

تصميم قاطع الدائرة القابل للتبديل السريع

يتيح قاطع الدائرة القابل للتبديل السريع بارتفاع 1U إمكانية الاستبدال السريع دون توقف، مما يحسن بشكل كبير من استقرار النظام وكفاءة الصيانة.

النسخ الاحتياطي الذكي للتكرار

تتميز وحدة الشحن بتقاسم ذكي للتيار ونسخ احتياطي احتياطي. في حال تعطل الوحدة، تتولى الوحدات المتبقية العمل بسلاسة، ويمكن استبدال الوحدة المعطوبة عبر الإنترنت، مما يضمن شحنًا مستمرًا لحزمة البطارية وتزويد الحمل بالطاقة.

المواصفات العامة		مخطط النظام المخصص

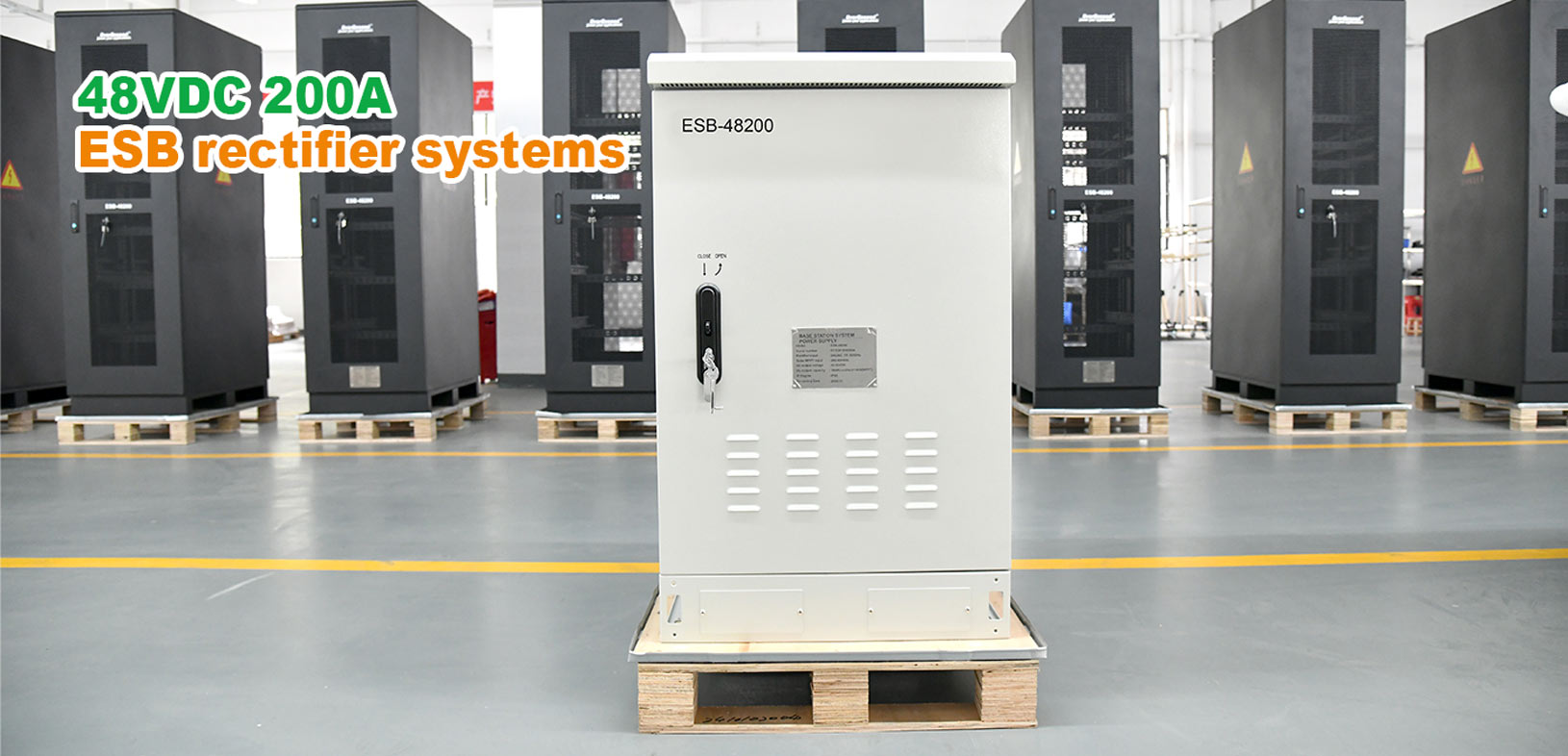

نموذج	ESB48VDC200A
درجة حرارة التشغيل	من -10 درجة مئوية إلى +45 درجة مئوية
درجة حرارة التخزين	-25 درجة مئوية ~ 70 درجة مئوية (باستثناء البطاريات)
الرطوبة النسبية	5%~95% رطوبة نسبية (لا يوجد تكاثف للرطوبة)
ارتفاع	2000 متر كحد أقصى دون خفض التصنيف
مروحة التبريد	48 فولت تيار مستمر 21 واط*4
تصنيف IP	IP55
البعد (مم)	العرض 600*العمق 600*الارتفاع 1000 ملم

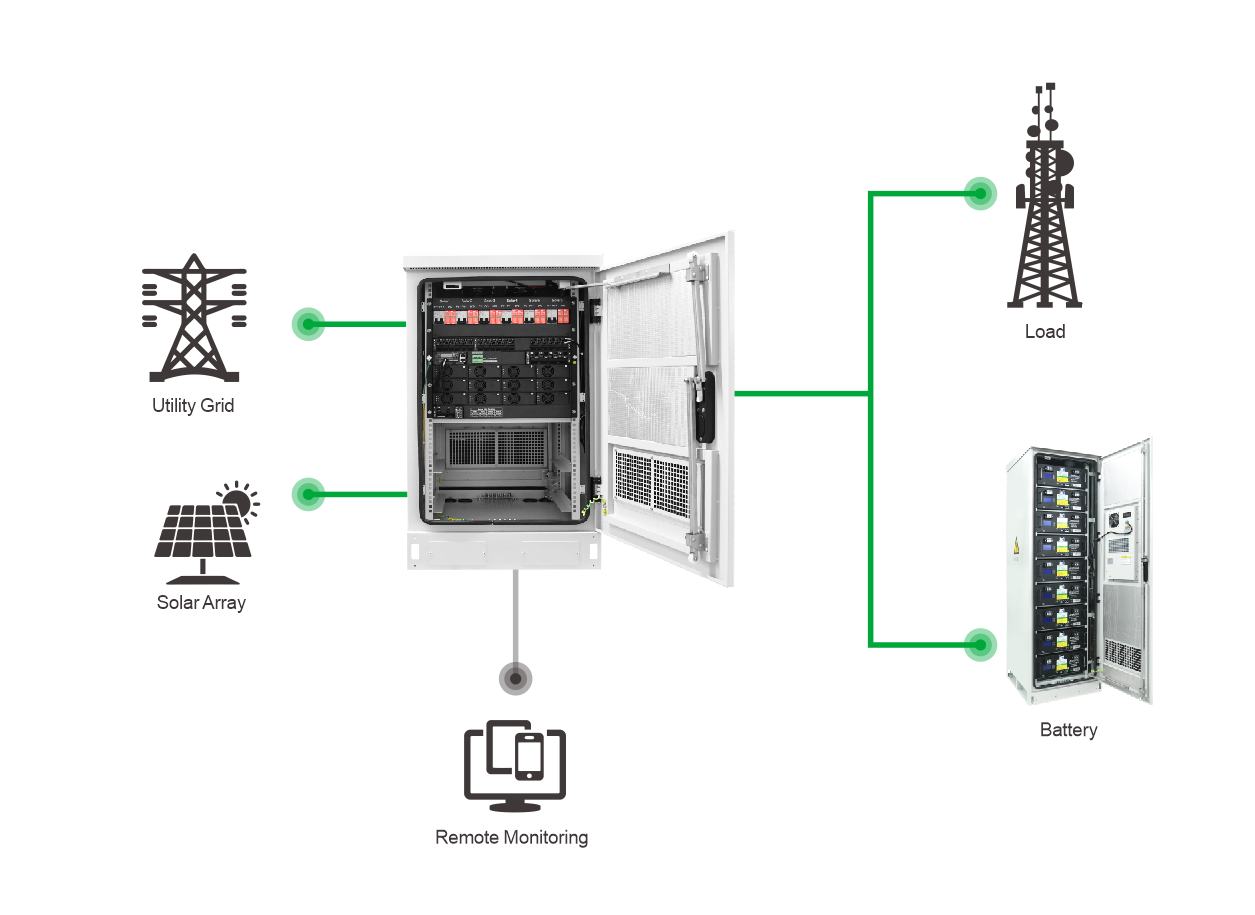

كل شيء في تصميم واحد: الخزانة متكاملة للغاية، تدعم مدخلات الطاقة الكهروضوئية، والتيار المتردد، والديزل. يمكن للمستخدمين اختيار مصدر الإدخال بمرونة بناءً على احتياجاتهم الفعلية لتحسين كفاءة الطاقة.

حماية IP55: مع تصنيف حماية IP55 وطلاء RAL 7035 افتراضي (ألوان مخصصة متوفرة)، يوفر النظام مقاومة ممتازة للغبار والماء، مما يضمن التشغيل المستقر في البيئات الخارجية القاسية مثل درجات الحرارة العالية والرطوبة العالية والاهتزاز.

حماية متعددة المستويات من الصواعق وزيادة الجهد: تم تجهيز النظام بـ AC SPD و PV SPD و DC SPD (حماية من زيادة التيار)، ويتميز النظام بصمامات قابلة للتبديل السريع للاستبدال السريع، مما يحمي المعدات الكهربائية بشكل فعال من الجهد الزائد الناتج عن الصواعق والتأثيرات المؤقتة للجهد الزائد.

إدارة الاتصالات الذكية: يدعم بروتوكول SNMP ويوفر واجهات استشعار وواجهات CAN وواجهات RS485 وواجهات إدخال/إخراج الاتصال الجاف لمراقبة البيئة وإدارة الإنذار، وتعزيز قدرات التشغيل والصيانة الذكية.

إدارة الطاقة عالية الكفاءة: تحقق وحدة المقوم معامل قدرة دخل يبلغ 0.99 وكفاءة تزيد عن 96%، بينما تبلغ كفاءة الوحدة الكهروضوئية 96%. يتميز كلاهما بتصميم مدمج أحادي الوحدة (1U) بكثافة طاقة عالية وأداء موفر للطاقة.

نظام تبريد فعال: يضمن نظام التبريد المدمج ذو الأربع مراوح تبديد الحرارة بشكل فعال أثناء التشغيل بحمولة عالية، مما يضمن أداءً مستقرًا على المدى الطويل.
