شاحن بطاريات صناعي من سلسلة uXcel - نظام مزدوج

صُممت شواحن بطاريات uXcel الصناعية بقدرة 220 فولت 80 أمبير و16 فولت 60 أمبير لتوفير طاقة موثوقة لتشغيل مفاتيح الجهد العالي، وحماية المرحلات، وإضاءة الطوارئ، وغيرها من الأنظمة الحيوية. صُممت هذه الشواحن لتلبية متطلبات التشغيل لشبكات توزيع الجهد العالي والمنخفض، مما يضمن استقرار الأنظمة الأساسية ووظائف الإنذار. يُحسّن هذا الحل البنية التحتية للطاقة، ويساهم في تعزيز أمن الطاقة، واستقرار إمدادات الكهرباء، والتنمية الاقتصادية والاجتماعية المستدامة.

ماركة:
EverExceed
جهد إدخال التيار المتردد :
380VAC 60HZ
نوع البطارية :
Lead acid batteries
الاتصالات :
Mobus TCP/IP
خدمة OEM / ODM :
Yes, customized service available
الشهادات :
CE, EN61000, IEC60146
التيار الخارج:
80A/60A
جهد الخرج:
220VDC/16VDC

استفسر الآن

إيفر إكسيد | شركة عالمية رائدة في تصنيع حلول الطاقة المخصصة للتيار المتردد/المستمر؛

الميزات التقنية

تصميم نظام مزدوج مخصص

تتميز أجهزة الشحن بنظامين مستقلين في خزانة واحدة، مع مخرجات 220 فولت 80 أمبير و 16 فولت 60 أمبير.

محولات عزل مزدوجة

محولات عزل مزدوجة لتحويل الجهد والعزل.

تكييف الجهد

يقوم أحد النظامين بشحن 105 بطاريات، والآخر بشحن 12 بطارية، مع إمكانية اختيار الطاقة من الشاحن أو الجهد الكلي لتلبية احتياجات الجهد المتفاوتة.

توصيل متسلسل

تعمل الوحدة الرئيسية في الظروف العادية، وتتولى الوحدة التابعة مهامها في حالة حدوث عطل. وبمجرد إصلاح العطل، يمكن للوحدتين العمل معًا أو بشكل مستقل.

وظائف Modbus والاتصال الجاف

يدعم اتصال Modbus TCP/IP ووظيفة الاتصال الجاف، مما يسهل الاتصال بنظام العميل.

التحكم عبر شاشة اللمس

يمكن للعملاء مراقبة حالة الشحن والتنبيهات في الوقت الفعلي عبر شاشة تعمل باللمس.

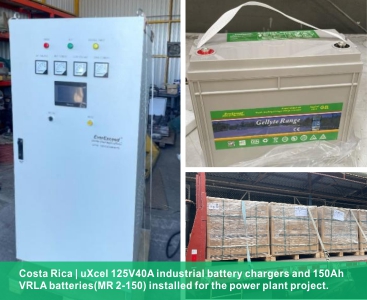

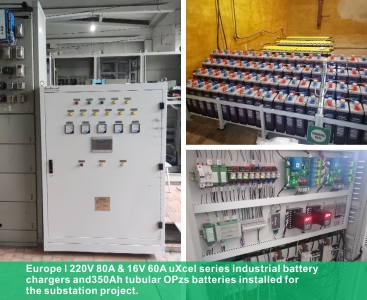

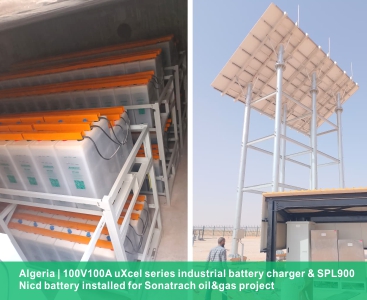

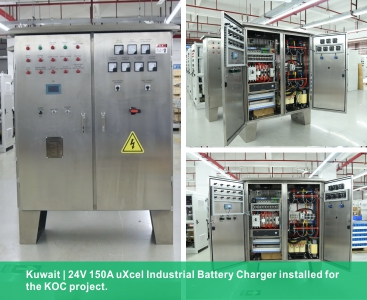

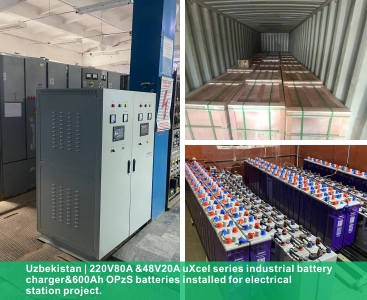

التطبيقات

ملكنا الشركاء

عام
نموذج	uXcel ultra -220V80A/16V60A
الطوبولوجيا	مقوم ثايرستور ذو جسر كامل بست نبضات
يتحكم	نظام يتم التحكم فيه بواسطة معالج دقيق
المعايير	IEC60146، IEC60439، IEC60725، IEC61000-6-2، IEC61000-6-4، IEC62040(-1،-2،-3)
إعدادات	بالتوازي (عمل واحد، وخيار احتياطي واحد)
بيئة
درجة حرارة التشغيل	0 - 50 درجة مئوية
درجة حرارة التخزين	من -20 إلى +70 درجة مئوية
الرطوبة النسبية	أقل من 95% (بدون تكثف للرطوبة)
ارتفاع	أقصى عمق 1000 متر بدون تخفيض القدرة
معلمات الإدخال
محول عزل المدخلات	معزول جلفانيا / محمي بالأرضية الأولية والثانوية
الجهد الكهربائي المتردد والتفاوت	380 فولت تيار متردد ±10%، ثلاثي الأطوار
تردد الإدخال والتفاوت	50 هرتز / 60 هرتز ±5%
حماية المدخلات	قاطع دائرة مصغر للإدخال، حماية من التيار الزائد المغناطيسي الحراري، جهاز حماية من التيار المتردد
معلمات الإخراج
جهد الخرج الاسمي	220 فولت تيار مستمر / 16 فولت تيار مستمر
جهد التعويم	قابل للتعديل من 0 إلى 300 فولت / من 0 إلى 24 فولت
جهد التعزيز	قابل للتعديل من 0 إلى 300 فولت / من 0 إلى 24 فولت
استقرار الجهد	±1% في وضع الفاصلة العائمة، المدخلات ضمن التفاوت المسموح به
تيار الخرج الاسمي	80/60 أمبير
ضبط تيار الخرج	0-100% من تيار الخرج الاسمي
تموج الإخراج	1% RMS (مع توصيل البطارية)
طريقة التشغيل	جهد ثابت/تيار ثابت
تنظيم الجهد الثابت	أقل من 1%
الكفاءة	88%
فلتر	مرشح LC
قاطع التيار الكهربائي	قاطع دائرة مصغر للبطارية DC1، قاطع دائرة مصغر لحمل DC1، قاطع دائرة مصغر للبطارية DC2، قاطع دائرة مصغر للحمل الكلي
بنك البطاريات	بطاريات الرصاص الحمضية أو بطاريات النيكل والكادميوم ذات التهوية أو إعادة التركيب
جهد التعزيز (فولت/مكثف)	بطارية حمض الرصاص 2.35، بطارية نيكل-كادميوم 1.60 (يعتمد على توصية الشركة المصنعة للبطارية)
جهد التعويم (فولت/مكثف)	بطارية حمض الرصاص 2.25، بطارية نيكل-كادميوم 1.40 (يعتمد على توصية الشركة المصنعة للبطارية)
المعايير الميكانيكية
الحماية الخارجية	IP20، صفائح مدرفلة على البارد
سمك اللوحة	قدرة تحمل الحمل: 2 مم، قدرة عدم تحمل الحمل: 1.5 مم
ألوان الإطارات	RAL7035
الضوضاء (ديسيبل)	أقل من 50 ديسيبل
تبريد	تبريد بالمروحة
مدخل الكابلات	قاع
أبعاد	1600 ارتفاع × 1200 عرض × 800 عمق (مم)
لوحة العرض والقياس
متر	جهد التيار المستمر 1، جهد التيار المستمر 2، الجهد الكلي، تيار التيار المستمر 1، تيار التيار المستمر 1
حماية	حماية الشاحن من الأعطال (زيادة الجهد المستمر، زيادة التيار المستمر، ارتفاع درجة الحرارة)
إنذار	حماية من أعطال الشاحن 1، حماية من أعطال الشاحن 2، ارتفاع درجة حرارة البطارية، عطل في التيار الكهربائي، زيادة جهد التيار المستمر 1، انخفاض جهد التيار المستمر 1، زيادة جهد التيار المستمر 2، انخفاض جهد التيار المستمر 2
دواعي الاستعمال	مصباح LED
عرض	شاشة LCD
وظائف أخرى
وظائف أخرى
تعويض درجة حرارة البطارية	3 ملي فولت/خلية، قابل للتعديل
لغة	مخصص
تواصل
تواصل	RS485، Modbus RTU
التلامس الجاف	عطل في الشاحن

تطبيقات الكهرباء

تطبيقات النفط والغاز

If you need to download files, you need to register as our member first ! تسجيل الدخول / مسجل

EverExceed uXcel Series Charger Catalog V3.1.pdf

ورقة البيانات

ما الفرق بين الشحن "المعادلة" و"التعزيز" و"الشحن السريع"؟

يصف كل مصطلح من هذه المصطلحات نفس وظيفة الشاحن، حيث يقوم الشاحن برفع جهد البطارية مؤقتًا فوق مستوى الشحن التلقائي. وتوجد استخدامات مختلفة لجهد الشحن المرتفع، كما هو موضح أدناه:
المعنى المتعارف عليه للمصطلح
معادلة الشحن – إعادة تعبئة دورية لسعة البطارية، وتصحيح اختلافات سعة الخلايا
تعزيز - يمكن أن يشير إلى "معادلة الشحن" أو "الشحن السريع" وأحيانًا كليهما
الشحن السريع – إعادة شحن أسرع للبطارية الفارغة

ما الذي يفعله نظام الشحن "المعادل"، ولماذا هو ضروري؟

جميع البطاريات، حتى تلك المُجمّعة في وحدات متكاملة، تتكون من خلايا فردية موصولة على التوالي للحصول على جهد التيار المستمر المطلوب. وكما هو الحال في جميع المنتجات المصنّعة، يوجد تفاوت في سعات كل خلية داخل البطارية. ويزداد هذا التفاوت مع مرور الوقت. ولأن البطارية عبارة عن سلسلة من الخلايا، وقوتها تعتمد على أضعف حلقة فيها، فمن الضروري وجود آلية تضمن بقاء جميع الخلايا في ذروة سعتها.
تُستخدم تقنية تُسمى "المعادلة" بشكل شائع في بطاريات الرصاص الحمضية وبطاريات النيكل والكادميوم. تعمل المعادلة على رفع جهد شحن سلسلة البطاريات بالكامل مؤقتًا فوق جهد "التعويم" الطبيعي. يسمح جهد الشحن المرتفع لجميع الخلايا، بما في ذلك الخلايا الأضعف، باستقبال تيار أكبر من الشاحن مقارنةً بجهد "التعويم". من نتائج الجهد المعادل المرتفع شحن جميع خلايا البطارية بشكل زائد. يُعد هذا مقبولًا لفترات قصيرة شريطة وجود كمية كافية من الإلكتروليت في البطارية.
يؤدي الشحن الزائد إلى زيادة كبيرة في معدل تحلل الماء الموجود في محلول البطارية إلى غازي الأكسجين والهيدروجين. ولأن انخفاض مستوى المحلول سيؤدي إلى تلف دائم للبطارية، فمن المهم تحديد وقت ومدة شحنها عند الجهد المتوازن.

اترك رسالة

إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل ، فالرجاء ترك رسالة هنا ، وسوف نقوم بالرد عليك في أقرب وقت ممكن.

موضوع :شاحن بطاريات صناعي من سلسلة uXcel - نظام مزدوج

العلامات :

منتجات ذات صله

everexceed ، كمؤسسة عالمية المستوى ، تأسست في عام 1985 ، تعمل في ست قارات.

1 . 2 فولت بطارية nicd قابلة لإعادة الشحن لا تحتاج إلى صيانة

نطاق لوحة الجيب EBL بطارية و nicd

تم توفير بطارية كادميوم من النيكل نوع الجيب everexceed وحلول بطارية مستقرة وموثوقة للعديد من تطبيقات الطاقة الصناعية . تعمل البطاريات الكتلية الخاصة بنا في نطاق واسع من درجات الحرارة , مقاومة سوء الاستخدام الكهربائي , الصدمات والاهتزازات وتحتاج فقط إلى الصيانة الأساسية . يضمن ذلك انخفاض التكلفة الإجمالية للملكية (TCO) على مدار دورة حياة يمكن أن تستمر لمدة 20 عامًا أو أكثر .

1.2 فولت الصيانة القابلة لإعادة الشحن بطارية NICD مجانية

EBM Pocket Plate Range NICD بطارية

تم تزويد بطارية Nickelcadmium من نوع Pocket من نوع Everexceed Battle Nickelcadmium مستقرة وموثوقة لتطبيقات الطاقة الصناعية تعمل بطاريات Block الخاصة بنا في مجموعة واسعة من درجات الحرارة ، ومقاومة الإساءة الكهربائية ، والصدمة والاهتزازات ، وتحتاج فقط إلى صيانة أساسية وهذا يضمن انخفاض تكلفة الملكية (TCO) على مدى الحياة التي يمكن أن تستمر 20 عامًا أو أكثر.

EBH Pocket Plate Range NICD بطارية

تم تزويد بطارية الكادميوم من نوع الجيب من نوع Everexceed من حل بطارية مستقرة وموثوقة للعديد من تطبيقات الطاقة الصناعية تعمل بطاريات الكتلة لدينا في مجموعة واسعة من درجات الحرارة ، ومقاومة الإساءة الكهربائية ، والصدمة والاهتزازات ، وتحتاج فقط إلى صيانة أساسية هذا يضمن انخفاض تكلفة الملكية (TCO) خلال دورة حياة يمكن أن تستمر 20 عامًا أو أكثر.

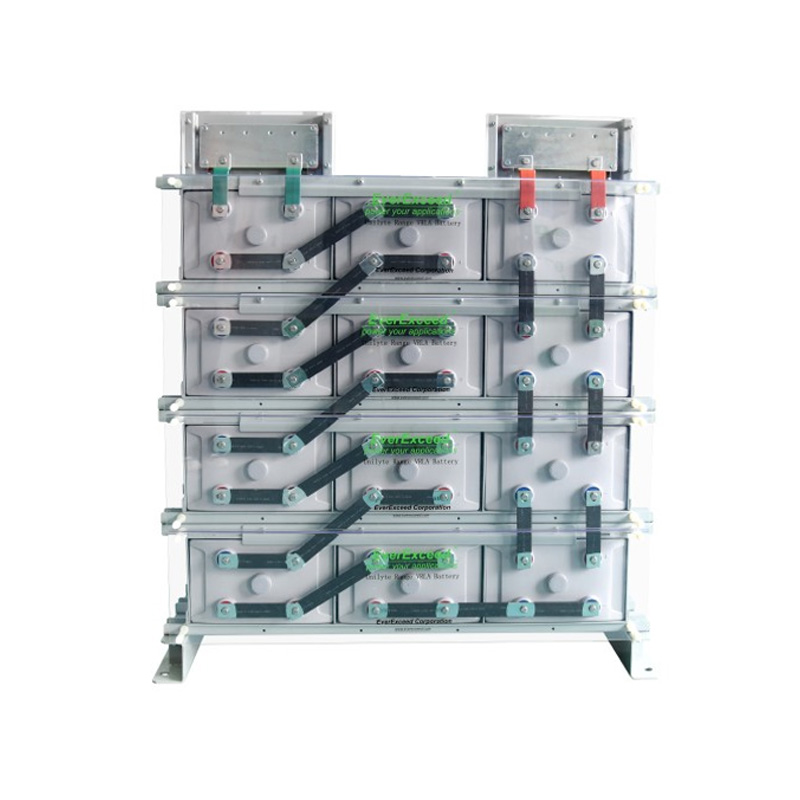

حمض الرصاص المنظم لصمام نطاق Unilyte
