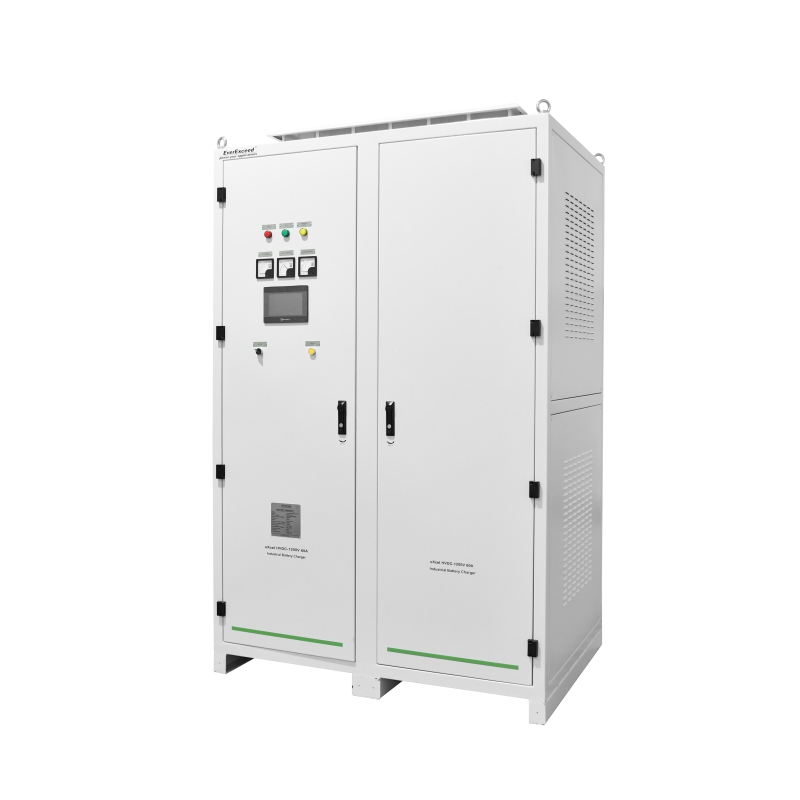

شاحن بطاريات صناعي يتم التحكم فيه بواسطة الثايرستور

Thyristor Controlled Industrial Battery Charger

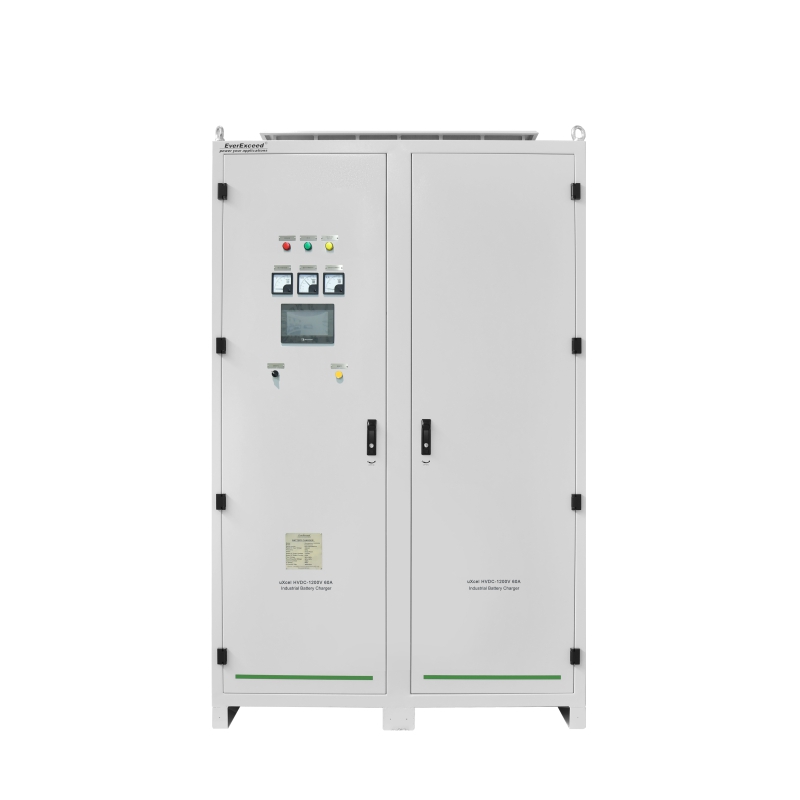

شاحن بطاريات صناعي من سلسلة uXcel HVDC

سلسلة EverExceed uXcel HVDC صُممت شواحن البطاريات الصناعية لأنظمة الطاقة عالية الجهد، حيث توفر طاقة تيار مستمر موثوقة وشحنًا ذكيًا للبطاريات. تتميز هذه السلسلة بقدرة إدخال عالية الجهد، وكفاءة تحويل الطاقة، وحماية شاملة للسلامة، مما يضمن تشغيلًا مستقرًا في البيئات الصعبة. بفضل تقنية التقويم المُتحكم بها طوريًا والتحكم الرقمي المتقدم، توفر شواحن HVDC أداءً دقيقًا وطويل الأمد للتطبيقات الحساسة ذات الجهد العالي.

مهلة:
Normally 4~6 weeks
ماركة:
EverExceed
جهد التيار المستمر الاسمي (الخرج) :
800/1000/1200V
تيار DC الاسمي (الإخراج) :
10-1500A
جهد إدخال التيار المتردد :
3×400V （3×220，380，415，480）
نوع البطارية :
Lead acid batteries, nickle cadmium batteries, lithium batteries
الاتصالات :
RS232, Modbus RTU
خدمة OEM / ODM :
Yes, customized service available
الشهادات :
CE, EN61000, IEC60146

استفسر الآن

يوفر شاحن البطاريات الصناعية من سلسلة uXcel HVDC طاقة تيار مستمر عالية الجهد مستقرة وشحنًا ذكيًا للبطاريات لأنظمة الطاقة الصناعية الحيوية.

صُممت سلسلة uXcel HVDC لمجموعة واسعة من التطبيقات الصناعية، وهي تدعم تكوينات النظام المرنة والتشغيل الموثوق في البيئات الصعبة.

الميزات التقنية


توافق واسع مع الجهد الكهربائي	متوسط الوقت بين الأعطال طويل الأمد	عمر خدمة طويل
يدعم أوضاع الشحن المرنة مع خرج قابل للتعديل من 800 إلى 1500 فولت، مما يضمن التوافق الدقيق مع أنظمة البطاريات عالية الجهد المختلفة بما في ذلك بطاريات الرصاص الحمضية، وبطاريات النيكل والكادميوم، وبطاريات الليثيوم والحديد والفوسفات.	تم تصميمها للعمل المستمر تحت الحمل الكامل عند درجة حرارة 40 درجة مئوية مع متوسط وقت بين الأعطال يتجاوز 23000 ساعة، مما يضمن أداءً مستقرًا على المدى الطويل.	مصمم ليدوم لأكثر من 20 عامًا من التشغيل مع الصيانة المناسبة. .

بنية أساسية قائمة على الثايرستور	جودة بناء صناعية	حماية صناعية متينة
يعتمد على تقويم SCR بست نبضات / 12 نبضة مع وحدة تحكم دقيقة مدمجة لتقديم أوضاع شحن CC / CV دقيقة.	تم تصنيعه باستخدام مكونات صناعية عالية الجودة - بما في ذلك جسر مقوم SCR مستقر ومحول عزل معزول من الفئة H - مقترن بوحدة تحكم ذكية وشاشة لمس HMI لتعزيز الحماية وسهولة الصيانة.	علبة فولاذية مدلفنة على البارد مع طلاء إيبوكسي وحماية IP55، قابلة للتشغيل في درجات حرارة من -20 درجة مئوية إلى 55 درجة مئوية ورطوبة من 0 إلى 95%، ومقاومة لدرجات الحرارة القصوى والرطوبة والغبار والاهتزازات للبيئات القاسية مثل التعدين والنقل العام.

حماية شاملة للسلامة		الإدارة الرقمية الذكية
تتضمن وسائل الحماية المدمجة الحماية من الجهد الزائد والتيار الزائد والدارة القصيرة وارتفاع درجة الحرارة، مع مؤشرات إنذار مرئية لمنع الأعطال مبكراً.		مزود بشاشة LCD كبيرة تعمل باللمس و RS232/RS485 Modbus بالإضافة إلى اتصال TCP/IP Ethernet للمراقبة عن بعد وتسجيل البيانات والتشغيل بدون مشغل.

طلب: مراكز البيانات، والطاقة النووية، والأنظمة فائقة التوصيل

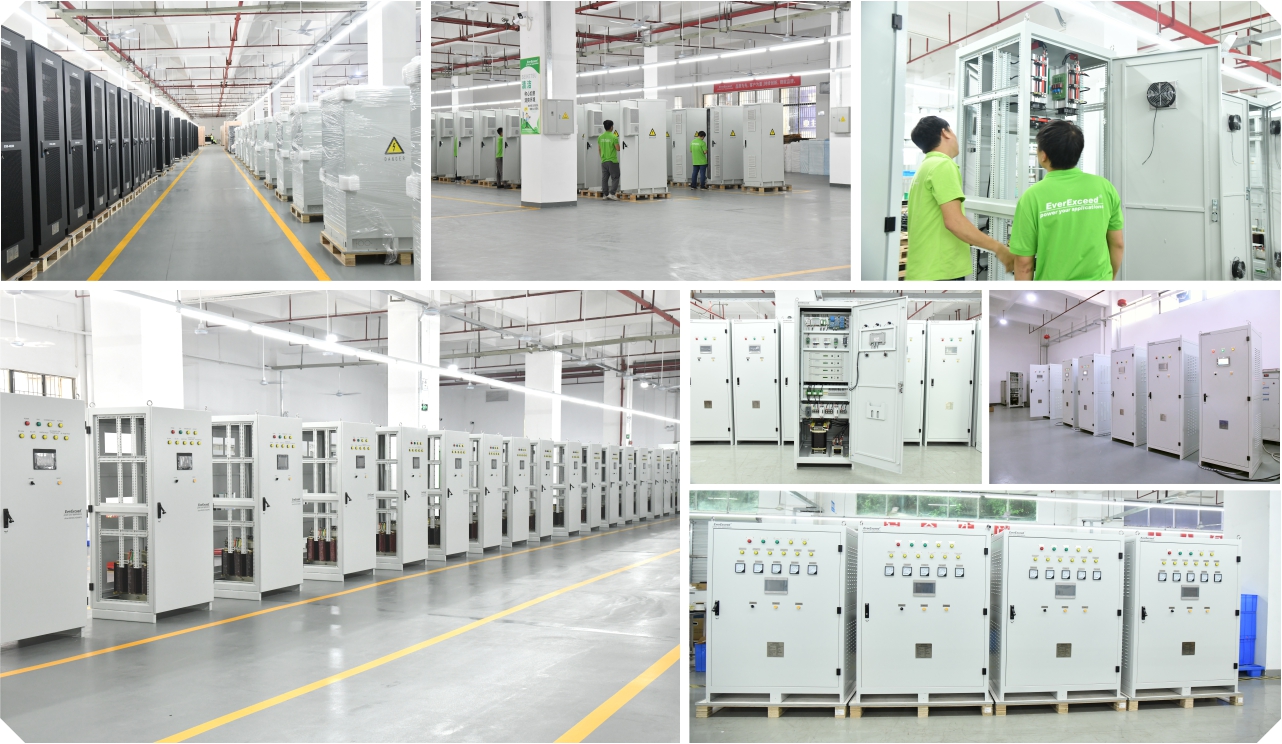

شركاؤنا الصناعيون منذ عام 2002

مدخل
الجهد المتردد	3×400 فولت (3×220، 380، 415، 480)
تحمل جهد الدخل	±10%
توصيلات الإدخال	3 أطوار 3 أسلاك أو 3 أطوار 4 أسلاك
تردد الإدخال	50 هرتز (60 هرتز)
تفاوت تردد الإدخال	±5%
حماية المدخلات	حماية من التيار الزائد الحراري المغناطيسي عبر قاطع الدائرة المصغر (MCCB)
معامل قدرة الإدخال	>0.9
إدخال THDi	10%-15%

الناتج
الجهد الاسمي للتيار المستمر	800/1000/1200
نطاق جهد الخرج	0-1.5 ضعف الجهد الاسمي (قابل للتعديل)
التيار المستمر الاسمي	10-1500 أمبير
نطاق تيار الخرج	0-1.1 ضعف التيار الاسمي (قابل للتعديل)
استقرار الجهد	±1% في وضع الفاصلة العائمة، المدخلات ضمن التفاوت المسموح به
تموج الجهد	1% RMS (مع توصيل البطارية)
الحد الحالي	يمكن ضبط حد تيار البطارية
تصفية	مرشح LC
حماية المخرجات	حماية من قصر الدائرة، وصمامات NH، والجهد الزائد

خيارات
مقوم التيار	جهد الإدخال الآخر
	ثنائي حجب
	حماية من الصواعق والارتفاع المفاجئ في التيار
	مرشح تموج الجهد
	صندوق حماية دائرة البطارية
	خاصية الكشف عن عكس قطبية البطارية
بطارية	موصل فصل الجهد المنخفض للبطارية (LVD)
	مستشعر درجة حرارة غرفة البطارية
	خزانة / رف البطاريات
	نظام مراقبة البطارية
	التكوينات المتوازية
نظام	ثنائيات إسقاط التيار/محول تيار مستمر إلى تيار مستمر
	مراقبة الأعطال الأرضية
	إضاءة الخزائن الداخلية
	سخان مضاد للتكثيف
	قاطع التيار الكهربائي
	عدادات تناظرية/عدادات رقمية في اللوحة الأمامية
	توزيع التيار المستمر
	التعويض عن درجة الحرارة
	إنذار/حماية ارتفاع وانخفاض التيار المتردد
	إنذار/حماية التيار المستمر العالي والمنخفض
	نظام إنذار الصعق الكهربائي
	وظيفة اختبار LED
	لون إطار آخر
ميكانيكياً	مقاومة خارجية تصل إلى IP55
	سمك الصفيحة
	صفائح مجلفنة
	صيانة المدخل الأمامي
	مدخل الكابل العلوي
	قفل مفتاح خاص
	تحديد هوية الخزانة المحددة (البطاقة، لوحة الاسم)
تواصل	مودبوس تي سي بي/آي بي
	مودبوس آر تي يو (آر إس 485)
	بروتوكول DNP3.0
	نقاط تلامس خالية من الفولت
	محولات الطاقة 4-20 مللي أمبير
	المراقبة عن بعد

بطارية
يكتب	بطاريات الرصاص الحمضية أو النيكل والكادميوم، ذات التهوية أو إعادة التركيب، وبطاريات الليثيوم


تواصل
تواصل	RS232، Modbus RTU


البيانات العامة
درجة حرارة التشغيل	من 0 إلى 50 درجة مئوية
درجة حرارة التخزين	من -20 إلى +70 درجة مئوية
الرطوبة النسبية	أقل من 95% غير مكثف
ارتفاع التشغيل	أقصى مدى 1000 متر بدون تخفيض القدرة
تبريد	التبريد بالمروحة أو التبريد الطبيعي حسب التصنيف
كفاءة	90% وفقًا للتقييم
الحماية الخارجية	IP20
مستوى الضوضاء (على بعد متر واحد أمام الوحدة)	55 – 65 ديسيبل وفقًا للتصنيف

لون الخزانة	RAL 7035
أبعاد	تختلف حسب التقييمات والخيارات
المعايير
IEC60146-1-1:2009	محولات أشباه الموصلات - مواصفات المتطلبات الأساسية

IEC62040-1:2008+AMD1:2013	أنظمة الطاقة غير المنقطعة (UPS) - الجزء 1-2: المتطلبات العامة ومتطلبات السلامة لأنظمة الطاقة غير المنقطعة في المواقع ذات الوصول المقيد


IEC62040-2:2006	أنظمة الطاقة غير المنقطعة (UPS) - الجزء 2: متطلبات التوافق الكهرومغناطيسي (EMC)

IEC61439-1:2011	مجموعات مفاتيح وأجهزة تحكم الجهد المنخفض - الجزء 1: القواعد العامة

IEC60529:1989+ AMD1:1999	درجات الحماية التي توفرها الحاويات (رمز IP)

IEC60076-11:2004	محولات الطاقة - الجزء 11: محولات من النوع الجاف


التوجيهات الأوروبية
توجيه الجهد المنخفض: 2006/95/EC و2014/35/EU، توجيه التوافق الكهرومغناطيسي: 2004/108/EC و2014/30/EU، علامة CE

تطبيقات الكهرباء

تطبيق النفط والغاز

If you need to download files, you need to register as our member first ! تسجيل الدخول / مسجل

ورقة البيانات

1. ما هي ميزات الأمان المضمنة في شواحن EverExceed؟

حماية من الجهد الزائد، وارتفاع درجة الحرارة، وقصر الدائرة

نظام مراقبة ذكي لمنع الشحن الزائد للبطارية أو تفريغها العميق.

2. هل يمكن استخدام شواحن EverExceed مع أنواع مختلفة من البطاريات؟

نعم. تدعم شواحننا بطاريات الرصاص الحمضية (VRLA، AGM، الجل، السائلة) وبطاريات النيكل والكادميوم، مع إمكانية اختيار ملفات تعريف الشحن.

3. كيف أختار شاحن البطاريات الصناعية المناسب لتطبيقي؟

ضع في اعتبارك نوع البطارية وسعتها وبيئة التشغيل ووقت النسخ الاحتياطي المطلوب. تواصل مع فريقنا للحصول على توصية مصممة خصيصًا لك.

4. لماذا يُعدّ فرض رسوم معادلة الجهد ضروريًا؟

تتكون البطاريات من خلايا متعددة موصولة على التوالي، ومع مرور الوقت، تتفاوت سعتها. يساعد الشحن المتوازن على موازنة جميع الخلايا عن طريق رفع الجهد مؤقتًا، مما يضمن حصول الخلايا الأضعف على شحنة كافية. هذا يمنع تلف البطارية المبكر ويحافظ على أدائها.

5. ما هو الشحن السريع، وكيف يعمل؟

تعمل تقنية الشحن السريع على تعويض المقاومة الداخلية عن طريق زيادة جهد الشاحن، مما يُمكّن البطارية من امتصاص أقصى تيار لفترة أطول. وهذا يُسرّع عملية الشحن مع تقليل فقد الطاقة الناتج عن الحرارة.

6. كيف يمكنني تحديد جهد الشحن الصحيح؟

اتبع دائمًا توصيات الشركة المصنعة للبطارية فيما يتعلق بشحن البطارية العائم ومعادلة/رفع الجهد. قد تؤدي الإعدادات غير الصحيحة إلى نقص الشحن (مما يقلل السعة) أو زيادة الشحن (مما يقصر عمر البطارية).

7. متى يجب على الشاحن التبديل بين وضع الشحن العائم ووضع معادلة الشحن؟

تتوفر طرق تحكم مختلفة:

مفتاح يدوي: بسيط ولكنه ينطوي على مخاطر عالية لنسيان العودة إلى وضع الطفو.
يعتمد على المؤقت (يدوي أو تلقائي): مفيد ولكنه قد لا يتناسب مع احتياجات البطارية الفعلية.
التحكم التلقائي القائم على البطارية: أفضل طريقة، حيث يقوم بضبط إنهاء الشحن بناءً على حالة البطارية.
