CRITICAL POWER

نظام المعدل المدمج القابل للتبديل السريع

تتبنى سلسلة ER تصميمًا احتياطيًا لقرص الحامل مقاس 19 بوصة , والذي يكون مناسبًا للتمدد المرن ويوفر طاقة كافية لتلبية متطلبات أنظمة الاتصالات . وهو مناسب لشبكات الطاقة مثل المفاتيح , غرف الكمبيوتر , محطات القاعدة , اتصالات الأقمار الصناعية , اتصالات البيانات , السكك الحديدية وأنظمة الطاقة للمناسبات مع نطاق تقلبات واسع , العملية بسيطة ومريحة , ومن السهل تركيبها وصيانتها .
  • ماركة:

    EverExceed
  • جهد التيار المستمر الاسمي (الخرج) :

    48VDC/24VDC
  • تيار DC الاسمي (الإخراج) :

    30A/50A/60A
  • جهد إدخال التيار المتردد :

    220Vac/110Vac
  • الاتصالات :

    RS485,SNMP
  • خدمة OEM / ODM :

    Yes, customized service available
  • الشهادات :

    CE, EN61000, IEC60146
  • التطبيقات :

    Widely used in communication and industrial fields.
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download

ميزات تقنية:


> نطاق جهد التيار المتردد للإدخال الواسع: 90 ~ 290vac ؛

> توفير 6 مجموعات من جهات الاتصال الجافة السلبية ؛
> قيم عامل الطاقة حتى 0 . 99 ؛
> مع نظام إدارة البطارية , مع مسبار درجة حرارة البطارية ؛
> إطار قياسي 2U مقاس 19 بوصة لسهولة تركيب الخزانة ؛
> مع إنذار النشاط , شكل صوتي وضوء لتذكير معلومات التنبيه ؛
> لديك شاشة غنية LED + LCD وعرض إشارة التنبيه ووظائف تسجيل التنبيه ؛
> إشعاع منخفض للغاية: استخدام تصميم التوافق الكهرومغناطيسي المتقلب ؛

> كفاءة الآلة بأكملها: 93 . 2٪ ؛
> تيار خرج وحدة مفردة 48 فولت 50 أمبير / 30 أمبير اختياري , تيار خرج وحدة مفردة 24 فولت 60 أمبير , تيار إخراج نظام 2U يصل إلى 150 أمبير , تيار إجمالي يصل إلى 600 أ ؛

> نظام تعويض درجة الحرارة , والذي يمكن ضبطه للحماية بمجرد إيقاف التشغيل وإيقاف التشغيل مرتين ؛

> توصيف النظام مرن , ملائم وسهل التوسيع . يمكن تكوين أنظمة طاقة مختلفة وفقًا لاحتياجات العملاء ؛

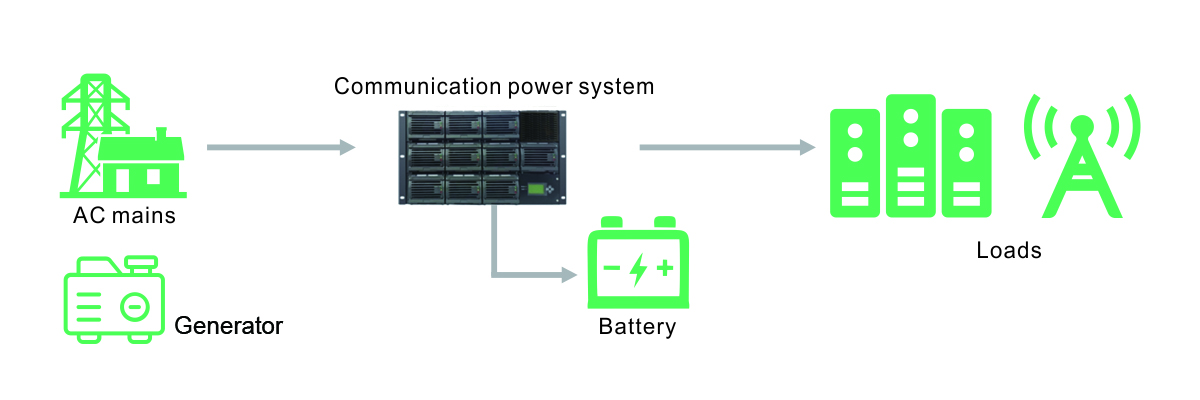

نظام تخطيطي :

التطبيقات:


تستخدم على نطاق واسع في مجال الاتصالات والصناعية . جميع تقنيات طاقة الاتصالات الخاصة بها تقوم بتحويل التيار المتردد إلى تيار مباشر لتزويد الطاقة إلى حمل التيار المستمر , لتوصيل حزمة البطارية في نظام الطاقة لشحن حزمة البطارية , ويكتشف حالة حزمة البطارية . يمكن لثلاثة منافذ وحدة معدل قابلة للتبديل السريع أن تشكل نظامًا فائضًا عن الحاجة N + 1 لتوفير تحمل الخطأ للحمل . من أجل التكيف مع أنظمة الإمداد بالطاقة الخارجية المختلفة , نظام المراقبة مجهز مع 45 خيارًا مختلفًا للإنذار . يمكن لشاشة المراقبة عرض معلومات الإنذار الحالية , الاستعلام عن معلومات الإنذار التاريخية , ودعم التشغيل عن بُعد RS485 / SNMP .



نموذج er4830 er4850 er2460
إدخال التيار المتردد الجهد االكهربى مرحلة واحدة 220vac / 110vac
تكرر 50/60 هرتز (45-66 هرتز)
مجال الجهد الكهربائي 185-290vac
الفولطية 48 vdc 24 vdc
الجهد الشوفان 53 . 5vdc (42-58 فولت) 26 . 7VDC (21-29 فولت)
معادلة الجهد 56 . 4vdc (42-58 فولت) 28 . 2VDC (21-29 فولت)
عامل القوى > 0 . 99 @ 220vac
خرج العاصمة فعالة > 92٪ @ 220vac ذروة:> 93 . 2٪ @ 220VAC 100٪ تحميل
دقة الإخراج ≤0 . 6٪
التسرب الحالي <10ma
التيار الخارج 30 أ 50 أ 60 أ
روبية 485 الافتراضي (طريقة rtu)
الاتصالات برنامج التعاون الفني / الملكية الفكرية إفتراضي
واجهه المستخدم بطاقة snmp اختياري
اتصال جاف 6 مجموعات من DI , 6 مجموعات من DO
عرض شاشات الكريستال السائل جهد الدخل / الخرج , التردد , تيار الخرج , درجة الحرارة المحيطة , الحمل
تعليمات دولة السلطة التيار الكهربائي / الإخراج / الجهد المنخفض @ الجهد الزائد
مدخلات الإخراج rms 3000vac 50 هرتز أو ما يعادله 4240VDC 1 دقيقة ≤ 1ma
جهد العزل المدخلات - الهيكل rms 1500vac 50 هرتز أو ما يعادله 2120VDC 1 دقيقة ≤ 1ma
الإخراج - الهيكل rms 500vac 50 هرتز أو ما يعادله 710VDC 1 دقيقة ≤ 1ma
مقاومة العزل @ الضغط الجوي الطبيعي , اختبار الرطوبة النسبية 90٪ جهد الدخل-الخرج , يجب ألا تقل عزل التيار المستمر عن الأرض والمدخل 500 فولت عن 10 مΩ
سرعة المروحة تنظيم درجة الحرارة والإخراج الحالي
درجة حرارة التشغيل -40 + 55 درجة مئوية (-40 + 135 درجة فهرنهايت)
تخزين مؤقت -40 + 70 درجة مئوية (-40 + 158 درجة فهرنهايت)
متوسط ارتفاع العمل
0 ~ 4000 متر , على أساس 3000 متر ,
تنخفض درجة الحرارة بمقدار 1 لكل 200 متر فوق مستوى سطح البحر
ارتفاع التخزين
0 ~ 4000 متر , على أساس 3000 متر ,
تنخفض درجة الحرارة بمقدار 1 لكل 200 متر فوق مستوى سطح البحر
الضوضاء <55 ديسيبل عند الإدخال الاسمي والحمل الكامل (درجة الحرارة المحيطة <30 درجة مئوية)
ترطيب مروحة (تدفق الهواء الأمامي والخلفي)
الرطوبة النسبية التشغيل: من 5 إلى 95٪ رطوبة نسبية غير مكثفة
