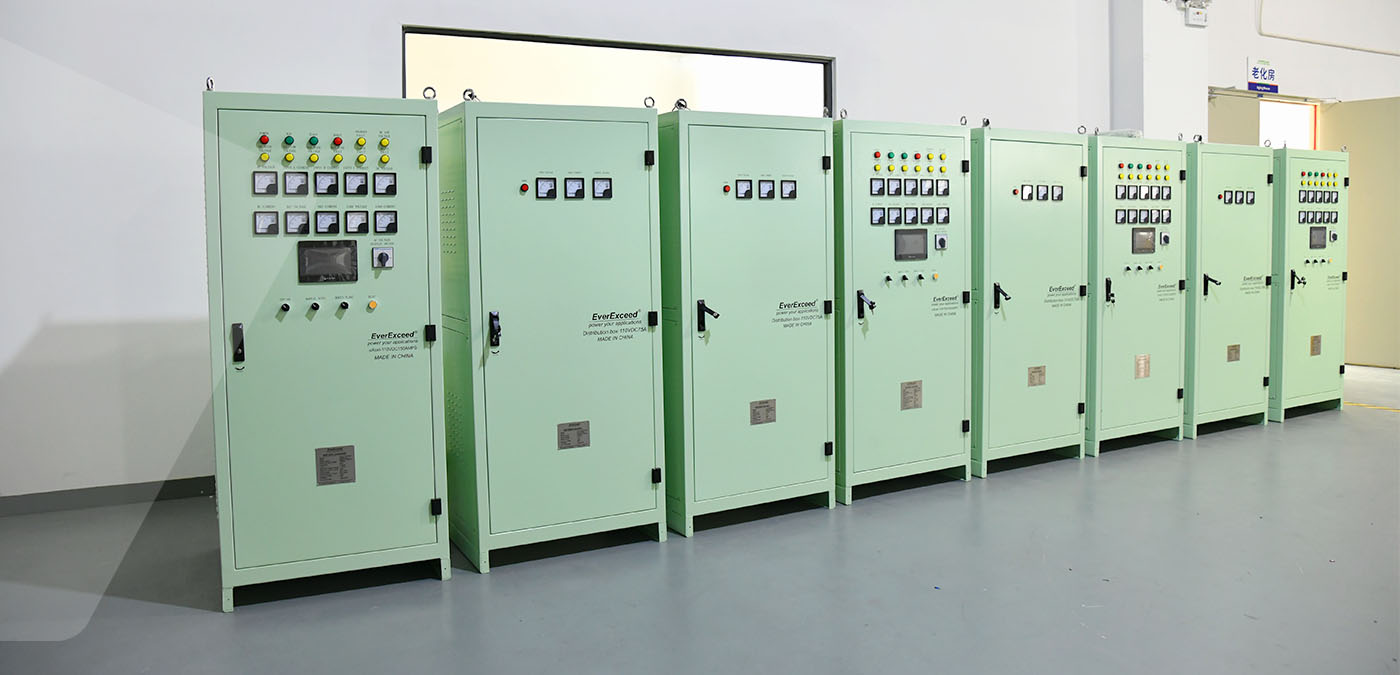

تم تصميم شاحن البطاريات الصناعي هذا، الذي يعمل بجهد 110 فولت وتيار 150 أمبير، خصيصًا لمشروع محطة فرعية في الأردن. يمد s طاقة تيار مستمر مستقرة للتطبيقات الحرجة، بما في ذلك تشغيل مفاتيح الجهد العالي وأنظمة التحكم والمراقبة في المحطات الفرعية في الظروف العادية والطارئة.

يعمل هذا الحل على تحسين بنية الطاقة المستمرة للمحطة الفرعية، وتحسين استقرار نظام الأتمتة، وضمان التشغيل الموثوق لمعدات التحكم، مما يدعم إدارة الطاقة بشكل أكثر أمانًا وكفاءة.

أبرز ميزات التصميم المخصص

نظام المراقبة الرقمية : مزود بمقاييس رقمية للجهد والتيار المتردد/المستمر للمراقبة المستمرة للطاقة الداخلة والخارجة، مما يتيح عرضًا فوريًا للمعلمات الكهربائية الرئيسية بدقة تصل إلى 1 0.5 ٪ دقة.

نظام إنذار وحماية ذكي : نظام مدمج للكشف عن الأعطال والحماية من الإنذار، بما في ذلك زيادة/انخفاض الجهد الكهربائي للتيار المتردد، وزيادة/انخفاض الجهد الكهربائي للتيار المستمر، وأعطال التأريض، وفشل التيار المتردد، وفشل المروحة، مما يضمن التشغيل الآمن والموثوق.

حماية قاطع الدائرة : تتم حماية دوائر البطارية والحمل بواسطة قواطع دوائر MCCB مستقلة، مما يوفر تحكمًا موثوقًا في التبديل وحماية من قصر الدائرة والحمل الزائد.

التكوينات المساعدة : يمنع السخان المدمج تدهور الأداء في درجات الحرارة المنخفضة. تضيء مصابيح LED تلقائيًا عند فتح الباب، وتوفر رؤية داخلية كاملة لسهولة الصيانة.

تكوين قاطع المفاتيح ":" تستخدم دوائر البطارية والحمل قواطع دوائر مصبوبة (MCCB) مزودة بخاصية التشغيل/الإيقاف المستقلة وحماية من الحمل الزائد. تضمن قدرة القطع العالية فصلًا آمنًا في حالة حدوث قصر في الدائرة.

مخرجات موثوقة ":" يمنع الصمام الثنائي المضاد للانعكاس تلف التيار العكسي. ويحافظ ترشيح المكثف الإلكتروليتي على جهد التموج الناتج أقل من 1% للحصول على طاقة نقية وعمر بطارية أطول.

وظيفة التكرار ":" يدعم التكرار المتوازي 1+1 أو التشغيل المستقل. يعمل الاتصال المتوازي المرن في الموقع على تحسين استقرار النظام.

خزانة توزيع الطاقة – التكوينات الأساسية

خفض دقيق للجهد: سلسلة خفض جهد سيليكونية (أقصى انخفاض 35 فولت، تيار مقنن 75 أمبير). يضمن الجهد القابل للتعديل إمدادًا مستقرًا للحمل بتيار مستمر.

حماية ومراقبة المدخلات: قاطع دائرة مصغر للمدخلات للحماية من الحمل الزائد/قصر الدائرة. مقياس فولت ومقياس أمبير للتيار المستمر لمراقبة المدخلات والمخرجات في الوقت الحقيقي.

تكوين المغذي: قواطع تغذية بقدرة قطع 10 كيلو أمبير: 10 × MCB2P32A، 10 × MCB2P16A، 4 × MCB2P10A. يدعم أحمال التيار المستمر المتعددة مع حماية دقيقة للفروع.

الاتصال عن بعد: جميع قواطع الدائرة المزودة بموصلات مساعدة تتيح مراقبة حالة التشغيل/الإيقاف عن بعد لتسهيل تشخيص الأعطال.

الوظيفة والحماية

وظائف الإنذار : إنذار زيادة/انخفاض جهد التيار المستمر ب خطأ أرضي في البطارية (±) ج عطل في الشاحن ، خطأ أرضي، ب زيادة جهد البطارية ب انخفاض جهد البطارية، عطل في المروحة.

وظائف الحماية : حماية من التيار الزائد، حماية من الصمامات، حماية من قصر الدائرة، حماية من الحمل الزائد.

المراقبة وتسجيل البيانات : مراقبة في الوقت الحقيقي لجهد الإدخال، وجهد خرج التيار المستمر، وتيار الإدخال، وتيار خرج التيار المستمر، وطاقة الإدخال، وطاقة الإخراج، وجهد المعادلة، وجهد التعويم.
يدعم الشاحن تسجيل أحداث الإنذار وتخزين البيانات، مما يسمح للمستخدمين بمراجعة وتنزيل البيانات التاريخية حسب الحاجة.

مؤشر اللوحة : شاشة لمس ذكية مزودة بمؤشرات للتنبيه والتشغيل وحالة الطاقة.

واجهة الاتصال : MODBUS RTU عبر RS232.

عمر خدمة التصميم : مصمم للتشغيل المستمر بعمر خدمة يصل إلى 200,000 ساعة في ظل ظروف الصيانة المناسبة.
