عام
|
|
نموذج
|

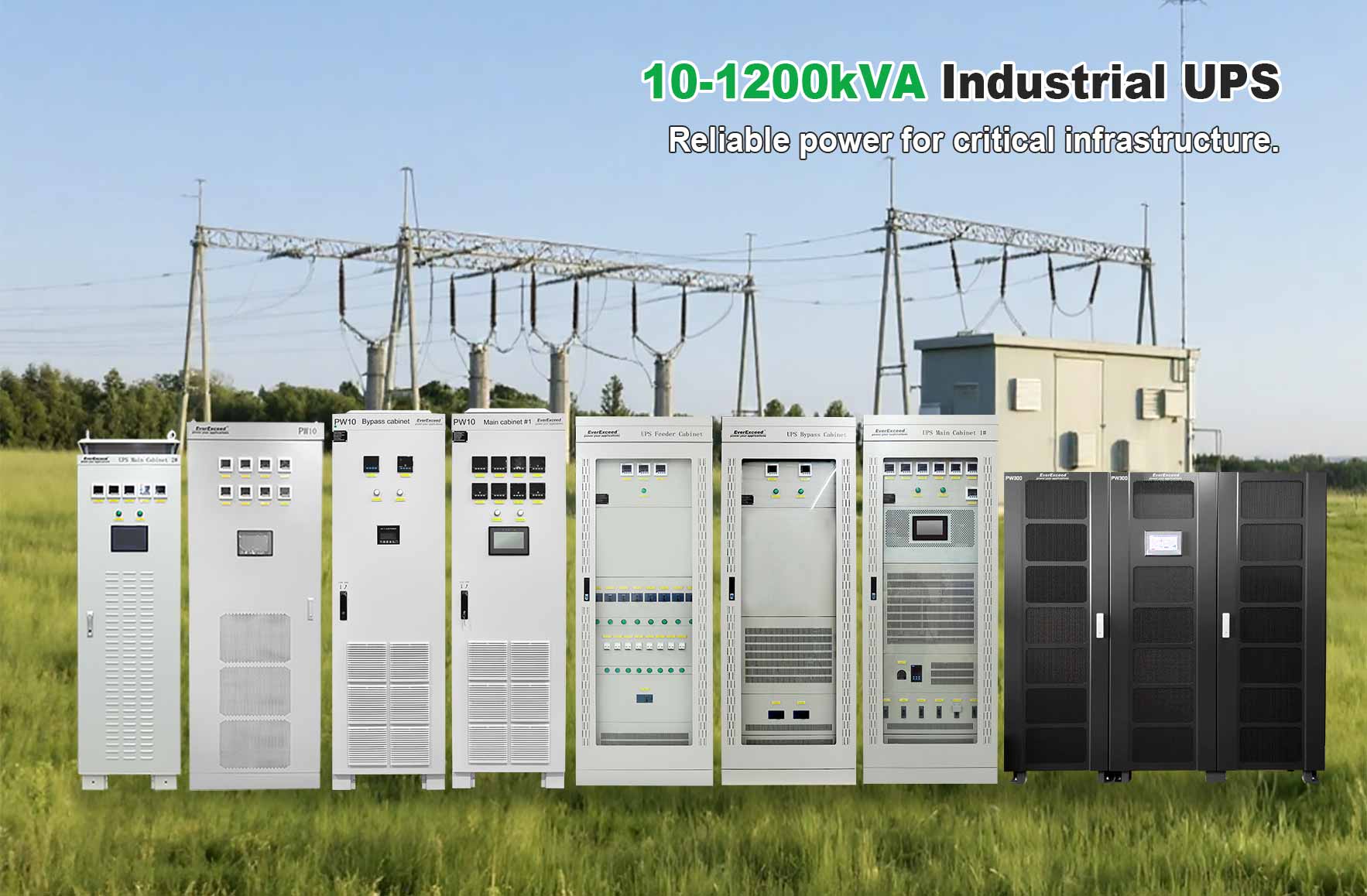

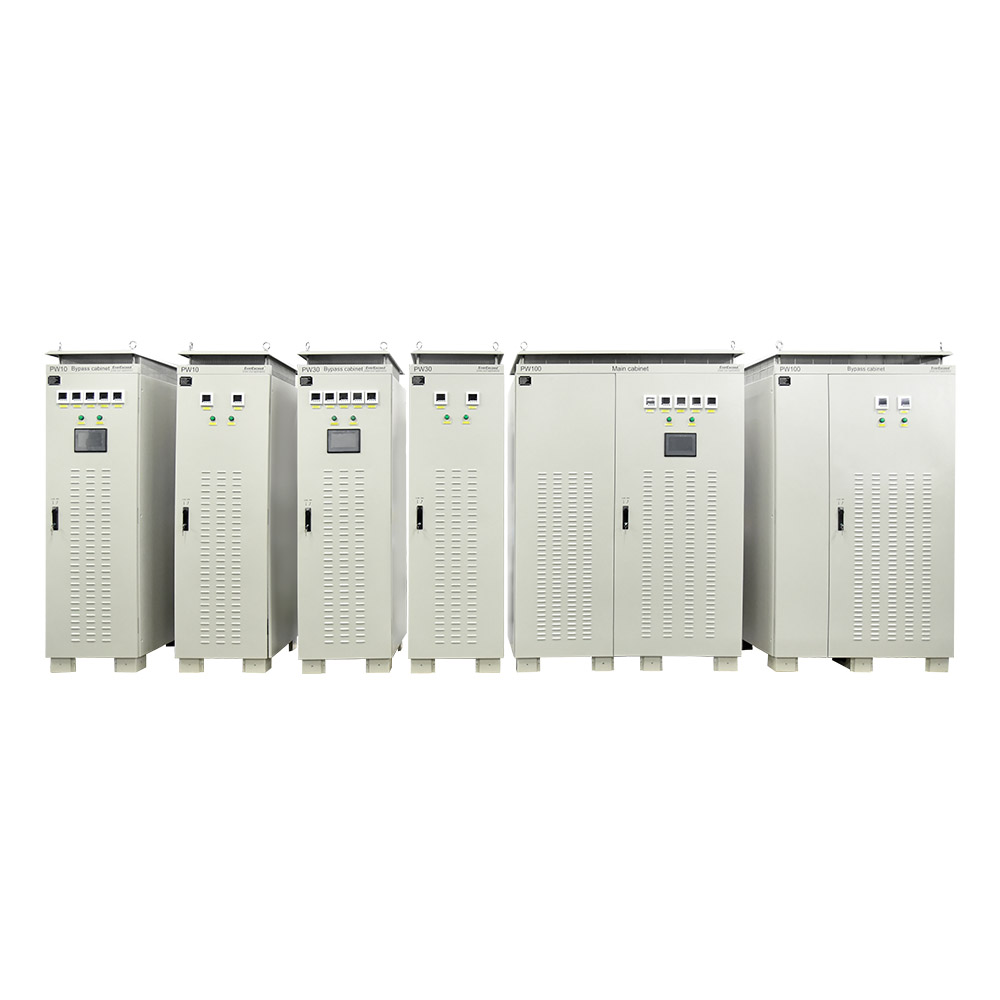

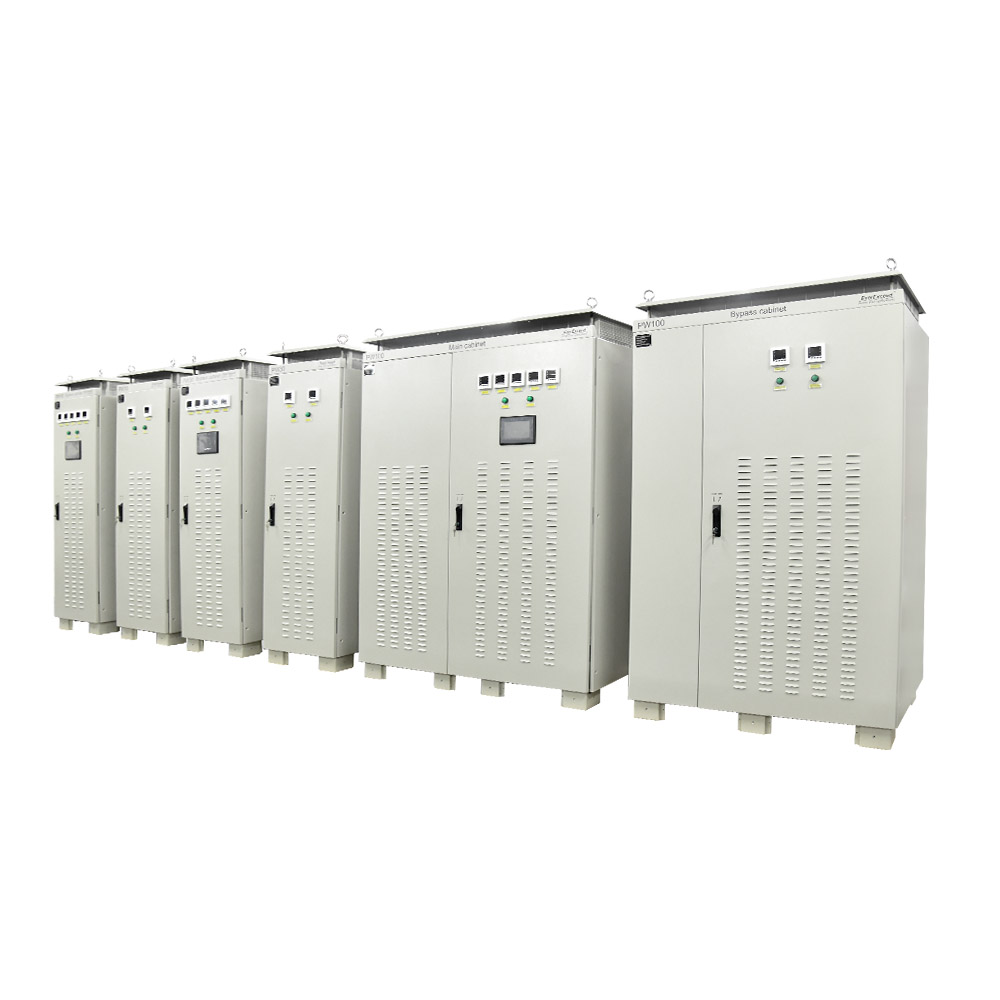

PW10一PW1200
|
|
سعة
|
10 كيلو فولت أمبير - 1200 كيلو فولت أمبير
|
|
الطوبولوجيا
|
نظام تحويل مزدوج متصل بالإنترنت مع محول عزل خرج
|
|
يتحكم
|
نظام يتم التحكم فيه بواسطة معالج دقيق
|
|
مقوم التيار
|
|
محول عزل (اختياري)
|
معزول جلفانياً
|
|
جهد الدخل الاسمي
|
110 فولت تيار متردد / 208 فولت تيار متردد / 220 فولت تيار متردد / 230 فولت تيار متردد / 240 فولت تيار متردد / 380 فولت تيار متردد / 400 فولت تيار متردد / 415 فولت تيار متردد / 480 فولت تيار متردد ±15% (طور واحد أو ثلاثة أطوار)
|
|
تردد الإدخال الاسمي
|
50 هرتز / 60 هرتز ±5%
|
|
مدخل PF
|
≥ 0.8 حثي (6 نبضات) ≥ 0.9 حثي (12 نبضة) ≥ 0.95 حثي (12 نبضة مع إزالة التوافقيات النشطة)
|
|
التشوه التوافقي الكلي (THDi)
|
≤ 30% (6 نبضات)، ≤ 10% (12 نبضة)، ≤ 5% (12 نبضة مع إزالة التوافقيات النشطة)
|
|

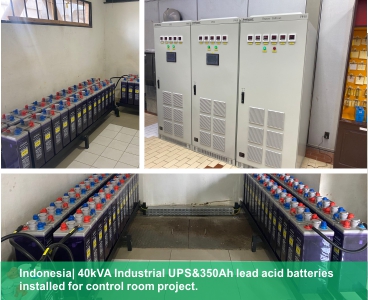

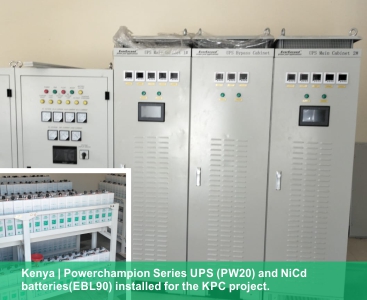

بطارية
|
|
الجهد الاسمي للتيار المستمر
|
110 فولت تيار مستمر / 125 فولت تيار مستمر / 220 فولت تيار مستمر / 230 فولت تيار مستمر / 240 فولت تيار مستمر / 360 فولت تيار مستمر / 384 فولت تيار مستمر / 432 فولت تيار مستمر / 480 فولت تيار مستمر
|
|
مبدأ شحن البطارية
|
تيار ثابت / جهد ثابت
|
|
جهد الشحن المعزز (فولت/خلية)
|
2.4 بطارية حمض الرصاص 1.60 بطارية نيكل-كادميوم (بناءً على ماركة البطارية ونوعها)
|
|
جهد الشحن العائم (فولت/خلية)
|
2.23 بطارية حمض الرصاص 1.40 بطارية نيكل-كادميوم (حسب ماركة ونوع البطارية)
|
|
العاكس
|
|
الطوبولوجيا
|
3 وحدات عاكس IGBT عالية التردد من نوع Full Bridge (ثلاثية الطور)؛ وحدة عاكس IGBT عالية التردد من نوع Full Bridge (أحادية الطور)
|
|
محول عزل
|
معزول كهربائياً (قياسي)
|
|
معامل القدرة
|
0.8 / 0.9
|
|
جهد الخرج الاسمي
|
110 فولت تيار متردد / 208 فولت تيار متردد / 220 فولت تيار متردد / 230 فولت تيار متردد / 240 فولت تيار متردد / 380 فولت تيار متردد / 400 فولت تيار متردد / 415 فولت تيار متردد / 480 فولت تيار متردد ±15% (طور واحد أو ثلاثة أطوار)
|
|
تحمل الجهد الثابت
|
± 1%
|
|
ديناميكي مع تغيير الحمل بنسبة 100%
|
± 10% في 50 مللي ثانية.
|
|
التحميل الزائد
|
100%-110%، 5 ساعات
110%-125%، 10 دقائق
125%-150%، ثانية واحدة
|
|
شكل الموجة
|
موجة جيبية نقية
|
|
التشوه التوافقي الكلي (THDv)
|
أقل من 3%، عند الحمل الخطي
أقل من 5%، عند الحمل غير الخطي
|
|
كريست فاكتور
|
3 : 1 (ثانية واحدة)
|
|
تردد الخرج الاسمي
|
50 هرتز / 60 هرتز ±0.1%
|
|
تردد التبديل
|
16 كيلوهرتز / 8 كيلوهرتز / 4 كيلوهرتز (قدرة مختلفة، تردد مختلف)
|
|
تجاوز ثابت
|
|
الطوبولوجيا
|
مفتاح ثابت غير منقطع مزود بحماية من التغذية العكسية
|
|
نظام التجاوز
|
ثايرستور أشباه الموصلات بدون انقطاع – ثايرستور
|
|
محول عزل (اختياري)
|
معزول جلفانياً
|
|
التكرار الاسمي
|
50/60 هرتز ± 2%
|
|
زمن التحويل بين العاكس والتحويل الجانبي
|
عطل العاكس: بحد أقصى 5 مللي ثانية.
التحميل الزائد أو التحويل اليدوي: 0 مللي ثانية.
زمن التحويل بين المحول والعكس: أقل من 4 مللي ثانية.
|
|
التجاوز الميكانيكي
|
|
الطوبولوجيا
|
مفتاح ميكانيكي للفصل والتشغيل مزود بنظام قفل
|
|
نظام
|
|
كفاءة
|
وضع التيار المتردد: 90%
وضع البطارية: 92%
الوضع الاقتصادي: 99%
|
|
قاطع الدائرة المصغر والفيوز
|
قاطع دائرة الإدخال، قاطع دائرة الإخراج، مصهر البطارية، قاطع دائرة التجاوز، قاطع دائرة التجاوز للصيانة، قاطع دائرة البطارية (اختياري)
(جهاز UPS صغير السعة يستخدم قاطع دائرة مصغر)
|
|
القياسات
|
شاشة LCD لعرض جهد/تردد/تيار الخط، جهد/تيار البطارية، حالة شحن البطارية، جهد/تردد/تيار الخرج
|
|
الحماية
|
المدخلات: جهد دخل عالٍ، جهد دخل منخفض، انقطاع تردد الدخل، عطل في تسلسل الطور (ثلاثي الأطوار)، بدء تشغيل سلس، حماية من ارتفاع درجة الحرارة
البطارية: مرشحات LC، تيار الشحن محدود
المخرجات: حماية من قصر الدائرة، حماية من الجهد الزائد، حماية من الجهد المنخفض، حماية من التيار الزائد، حماية من الحرارة الزائدة
|
|
منبه بشاشة LCD
|
اضطرابات في خط التجاوز، تجاوز يدوي، إغلاق قاطع دائرة التجاوز للصيانة، عيب في الكابل المتوازي، فشل جهد التجاوز، فتح قاطع دائرة التجاوز، عطل في مصهر SCR، انقطاع جهد التيار الكهربائي الرئيسي، خطأ في تردد الإدخال، فتح قاطع دائرة الإدخال، انخفاض جهد البطارية، تفريغ البطارية، فتح قاطع دائرة البطارية، زيادة الحمل على المخرج، عطل داخلي (بما في ذلك مصدر الطاقة المساعد، IGBT، SCR، والدوائر الداخلية الأخرى)
|
|
جهات اتصال الإنذار
|
انخفاض مستوى البطارية، مدخل التيار الكهربائي طبيعي / معطل، عطل في الشاحن، ارتفاع درجة الحرارة، زيادة جهد الشاحن، تشغيل / إيقاف تشغيل قاطع الدائرة المصغر للحمل، تشغيل / إيقاف تشغيل قاطع الدائرة المصغر للبطارية، عطل أرضي (اختياري)؛
|
|
المعلمات القابلة للتعديل
|
رقم البطارية، جهد الشحن المعزز، جهد الشحن العائم، تيار شحن البطارية، جهد نهاية شحن البطارية، كلمة المرور؛
وضع UPS (UPS، ECO، منع التجاوز)، قطع التيار المستمر، انخفاض مستوى البطارية، ضبط جهد الخرج، تشغيل/إيقاف التشغيل التلقائي، التاريخ، تشغيل/إيقاف صوت التنبيه، كلمة المرور
|
|
تواصل
|
منافذ إيثرنت RS 485 / RS 232 (قياسي) / (اختياري)، Modbus، Profibus، SNMP، TCP/IP
|
|

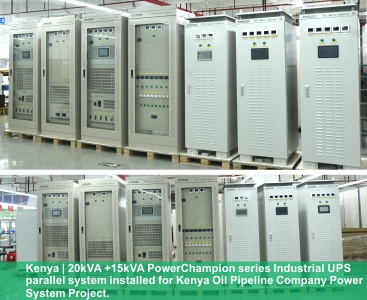

التوازي (اختياري)
|
التكرار المتوازي
|
|
السلامة والبيئة
|
|
المعايير الكهربائية
|
IEC 62040-3 (الأداء)، EN 50091-1 (الأمان) / EN 50091-2 (التوافق الكهرومغناطيسي)
|
|
حماية من زيادة الجهد
|
IEEE 587 4500 أمبير، 110 جول (قياسي) / مانع الصواعق 40 كيلو أمبير (اختياري)
|
|
الحد من التداخل الكهربائي
|
الجزء 15 من لجنة الاتصالات الفيدرالية، الفئة ب
|
|
مستوى الحماية / اللون
|
IP 20 / RAL 7035 (قياسي)، (تتوفر تصنيفات IP أعلى وألوان مختلفة، يرجى الاستفسار)
|
|
مواد التغليف
|
فولاذ طري، صفائح فولاذية مدلفنة على البارد مطلية بالرش، صفائح مجلفنة؛ سمك 1.2 مم
|
|
تبريد
|
مروحة دافعة (قياسية)
|
|
مدخل الكابلات
|
الجزء السفلي (قياسي) / الجزء العلوي (اختياري)
|
|
التدفئة والإضاءة
|
خياري
|
|
توزيع
|
خياري
|
|
متوسط الوقت بين الأعطال
|
200,000 ساعة (بدون مجموعة البطاريات)
|
|
درجة حرارة التشغيل
|
-10 / +40 درجة مئوية. (تتوفر درجات حرارة تشغيل أعلى، يرجى الاستفسار)
|
|
الرطوبة النسبية
|
0 – 95 % (غير مكثف)
|
|
ارتفاع التشغيل
|
الحد الأقصى 4000 متر (يتطلب الارتفاع الأعلى تخفيضًا في التصنيف، يرجى الاستشارة)
|
|
مستوى الضوضاء
|
الحد الأقصى 60 ديسيبل
|
