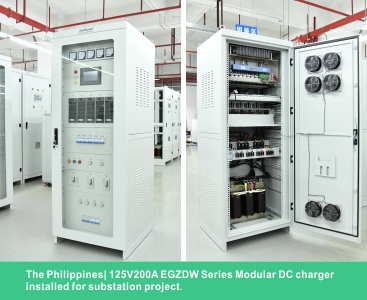

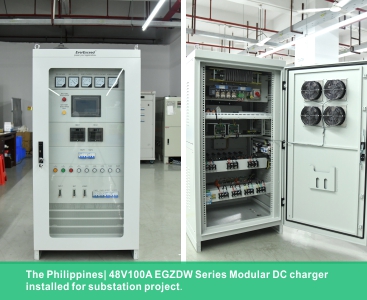

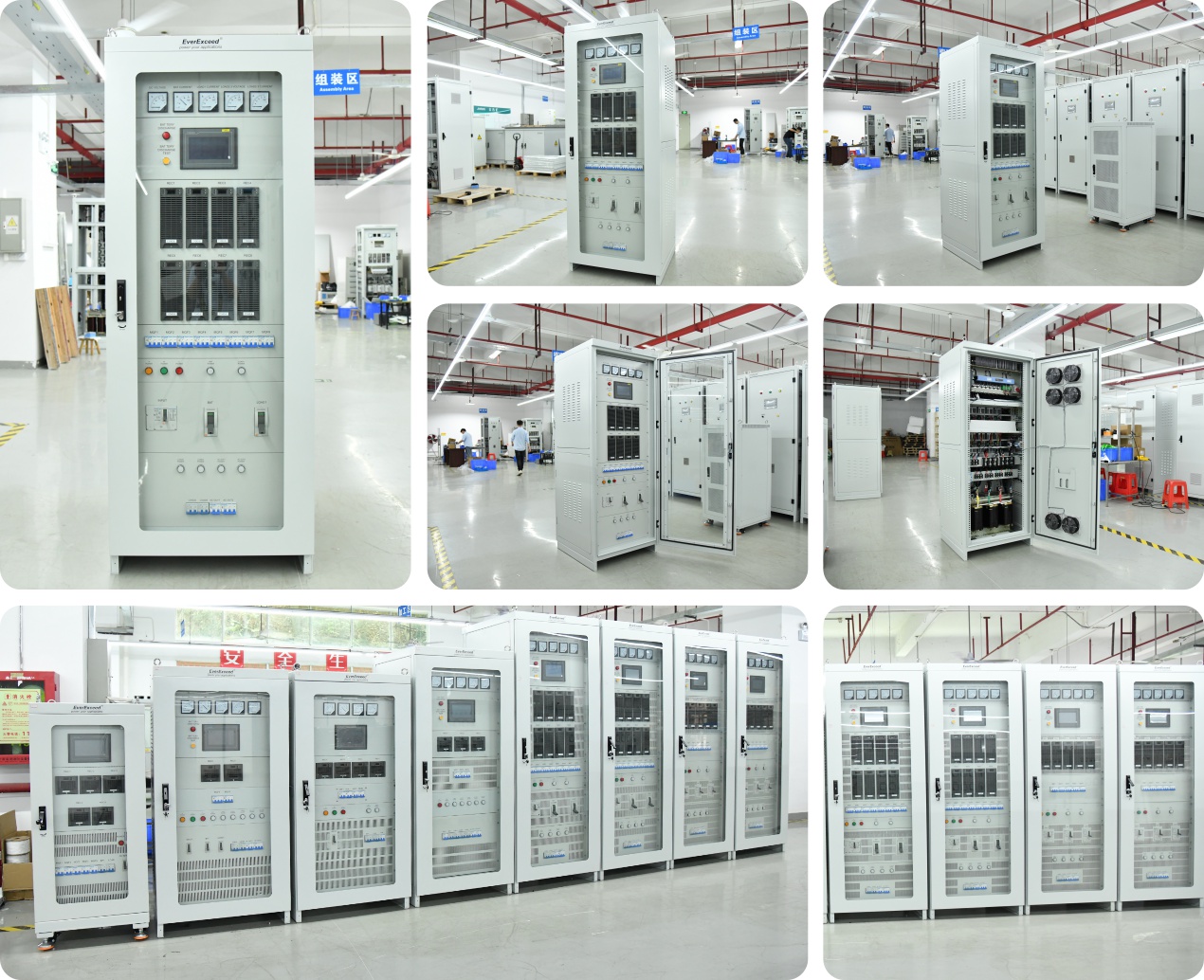

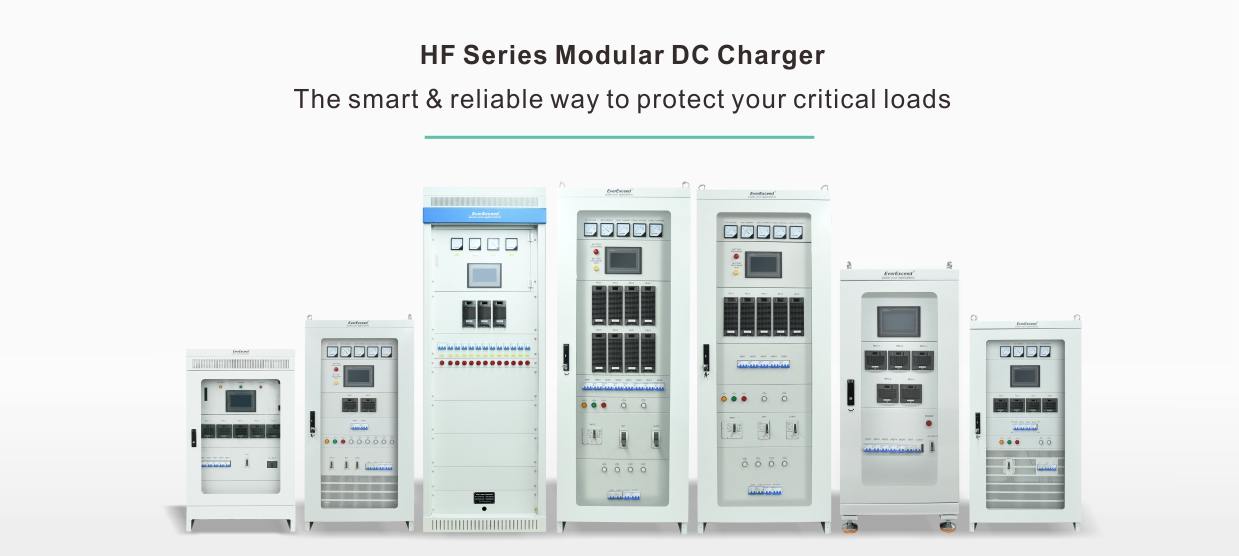

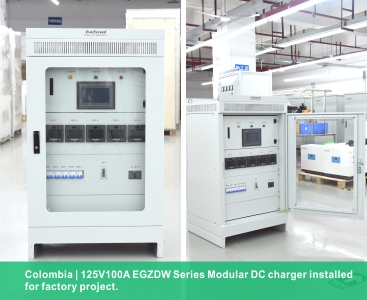

شاحن مقوم التيار المستمر المعياري من سلسلة HF (لوحة التيار المستمر)

توفر لوحة شحن مقوم التيار المستمر المعيارية عالية التردد، التي يتم التحكم فيها بواسطة حاسوب دقيق، طاقة تيار مستمر موثوقة للمحطات الفرعية ومحطات توليد الطاقة والمنشآت الصناعية والسكك الحديدية والمباني الشاهقة. وهي تدعم تشغيل مفاتيح الجهد العالي، وحماية المرحلات، وأنظمة التشغيل الآلي والتحكم.

بفضل التصميم المتكامل الذي يجمع بين وحدات المراقبة، والمقوم، ومراقبة العزل، وفحص البطارية، ومراقبة المفاتيح، توفر لوحة التيار المستمر تحكمًا ذكيًا، وتشغيلًا سهلًا، واتصالًا سلسًا عن بعد - مما يجعلها مثالية لتطبيقات إمداد الطاقة بالتيار المستمر غير المراقبة.

ماركة:
EverExceed
جهد التيار المستمر الاسمي (الخرج) :
24V/48V/110V/220V
خدمة OEM / ODM :
Yes
الشهادات :
CE, TLC
التيار الخارج:
10-600A

استفسر الآن

الميزات التقنية


موثوقية عالية	حماية متعددة المراحل	نطاق واسع من الجهد
باستخدام تقنية التبديل عالية التردد والتصميم المعياري، يضمن النسخ الاحتياطي الساخن N + 1 موثوقية عالية.	تدابير حماية موثوقة ومعزولة بدرجة عالية لضمان سلامة الأنظمة والأفراد.	يوفر نطاقًا واسعًا لجهد الإدخال من 90 فولت تيار متردد ~ 264 فولت تيار متردد وهو مناسب لسيناريوهات تطبيق مختلفة.

إدارة ذكية للبطارية	حل متكامل	واجهات اتصال سهلة الاستخدام
إدارة البطارية بشكل أوتوماتيكي بالكامل مع "أربعة أجهزة تحكم عن بعد" الوظائف التي تلبي متطلبات التحكم في العمل غير الموجه.	تصميم متكامل مُجهز بوحدات مختلفة (المراقبة، والمقوم، وفحص البطارية، ومراقبة المفتاح والعزل، ووحدة خفض الجهد، إلخ).	يوفر بروتوكولات الاتصال RS232/RS485/Ethernet و MODBUS/IEC61850/DNP3.0/TCPIP.

مراقبة ذكية عن بعد	التكنولوجيا المتقدمة	شاشة LCD ذكية
الكشف عبر الإنترنت عن جهد البطارية ودرجة حرارتها ومقاومتها الداخلية للقضاء على مشكلة أمنية محتملة.	وحدة شحن تستخدم أحدث تقنيات التبديل الناعم التكنولوجيا، كفاءة تحويل عالية، منخفضة التداخل الكهرومغناطيسي.	يوفر شاشة عرض رسومية LCD كبيرة الحجم سهلة الاستخدام مزودة بشاشة لمس سهلة الاستخدام.

تطبيق النظام

نظام إمداد طاقة متكامل غير منقطع يعمل بالتيار المستمر والتيار المتردد، ويتكون من مكونات رئيسية

أغراض		سلسلة 220 فولت	سلسلة 110 فولت	سلسلة 48 فولت	سلسلة 24 فولت
مدخل	وضع الإدخال	أحادي الطور L/N/PE أو ثلاثي الأطوار 4 أسلاك
	جهد الدخل	90~264 فولت تيار متردد أو 380 فولت تيار متردد ±15%		90 فولت تيار متردد - 290 فولت تيار متردد أو 90 فولت تيار مستمر - 370 فولت تيار مستمر	من 90 فولت تيار متردد إلى 290 فولت تيار متردد (الجهد الاسمي 176 فولت تيار متردد ~ 290 فولت تيار متردد)
	تكرار	45 هرتز ~ 65 هرتز
	معامل القدرة	≥0.9		≥0.99 عند 220 فولت تيار متردد/50 أمبير	≥0.99@220VAC/60A
الناتج	توزيع التيار المستمر	وفقًا للوضع الفعلي
	نطاق الجهد	198 فولت تيار مستمر ~ 286 فولت تيار مستمر قابل للتعديل	99~143 فولت تيار مستمر قابل للتعديل	قابل للتعديل من 43 فولت تيار مستمر إلى 58 فولت تيار مستمر	قابل للتعديل من 21 فولت تيار مستمر إلى 29 فولت تيار مستمر
	تموج الجهد	≤+0.1%
	دقة تنظيم الجهد	≤+0.5%
	دقة اللوائح الحالية	≤+0.5%
	مخرجات وحدات الشحن	≤5%
	معايير عدم توازن التيار
	كفاءة	≥0.93 (حمولة كاملة)		≥92% عند 220 فولت تيار متردد، حمل من 50% إلى 100% 、 ≥93% عند ذروة القيمة	>90%@220VAC@ 220VAC 100% حمل
خاصية العزل	مخرج إلى الأرض	2 كيلو فولت تيار متردد ، تيارات التسريب ≤ 30 مللي أمبير، لمدة دقيقة واحدة، بدون حدوث تقوس كهربائي
	المدخل إلى الأرض
	المدخلات إلى المخرجات
نظام	درجة حرارة التشغيل	-10 إلى +45 درجة مئوية خرج طاقة بنسبة 100%
		+45~+ 60 درجة مئوية ، خرج طاقة مخفض
	درجة حرارة التخزين	-25 درجة مئوية - 70 درجة مئوية (بدون بطاريات)
	ضوضاء	≤55 ديسيبل
المعلمة الميكانيكية	الأبعاد (العرض × العمق × الارتفاع)	800 مم × 600 مم × 2260 مم
		600 مم × 600 مم × 1600 مم
	وزن	180-250 كجم (حسب تكوين النظام)
